油圧ポンプ専用
ＫＥＳＶ Ｓｅｒｉｅｓ
省エネインバータシステム！！
ＫＡＷＡＳＡＫＩ ＥＣＯ ＳＥＲＶＯ |
|
|
| |
油圧ポンプに手軽で簡単な省エネ対策！！ |
省エネインバータシステムＫＥＳＶシリーズは、既存の油圧ポンプ消費電力を低減する専用の省エネ対策システムです。
ポンプの吐出圧力から油圧系統のの圧力保持（待機）状態をセンサが瞬時に判断し、駆動用電動機の回転数を制御します。
またコントローラ機能はインバータに内蔵されており、コストパフォーマンスに優れたコンパクト設計になっています。
このシステムは工作機械などの圧力保持（待機）状態が長い設備により最適です。 |
（圧力保持状態時の比較） |
|
 |
ＫＡＷＡＳＡＫＩ ＥＣＯ ＳＥＲＶＯの特長 |
 |
１． |
省エネ効果最大５０％ |
|
圧力センサから圧力保持状態を検出し油圧ポンプの回転数を自動制御することで、圧力保持状態の消費電力を大幅に低減します。 |
２． |
シンプル＆コンパクト |
|
追加する機器はインバータ収納盤と圧力センサ（オプション）のみで、既存の油圧ユニットはそのまま使用できます。 |
３． |
インバータ制御 |
|
調整時の設定は、インバータパラメータ操作に一元化しており、専用コントローラが不要で取り扱いが簡単です。また圧力変動を重視した独自の制御方式により安定した運転を行います。 |
４． |
騒音低減 |
|
圧力保持状態で電動機の回転数が下がりますので、省エネに加えて騒音も大幅に低減します。 |
５． |
バックアップ機能 |
|
万一のインバータや圧力センサ故障時には、商用電源運転への切替え回路付ですので、スイッチ操作のみで素早く対応し、生産ラインへの影響を最小限に抑えます。 |
|
|
| |
|
システム構成及び外形図 |
外形寸法図
 |
 |
| |
（単位 ： ｍｍ） |
| 上記寸法は計画値です。予告なく変更することがありますのでご了承ください。 |
 |
|
| |
|
型 式 表 示 |
 |
| |
|
基 本 仕 様 |
| 適用電動機容量＊１ |
２００Ｖクラス：１．５〜２２ｋＷ |
| 適用ポンプ＊２ |
吐出圧力一定型ポンプ |
| 電源電圧 |
３φ ２００〜２２０Ｖ ５０Ｈｚ
３φ ２００〜２４０Ｖ ６０Ｈｚ |
| 圧力センサ信号＊３ |
０〜２０ｍＡ ０〜１０Ｖ |
| 圧力センサ電源＊３ |
ＤＣ２４Ｖ（インバータ供給）
ＤＣ２４Ｖ以外は別途電源供給必要 |
| 収納盤塗装色 |
マンセル５Ｙ７／１ |
| 周囲温度 |
０〜４０℃（収納盤周囲） |
| ＊1 |
上記以外のｋＷ及び４００Ｖクラスも対応可能です。 |
| ＊2 |
他仕様のポンプご使用時はお問合わせください |
| ＊3 |
圧力センサはオプション対応品です。 |
|
| |
|

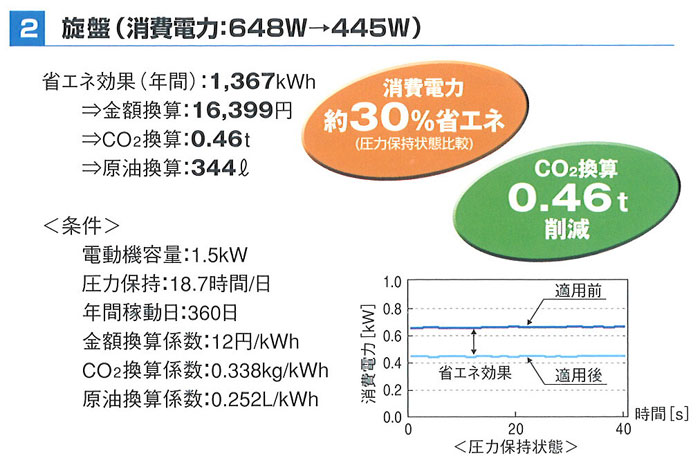

実 績 適 用 例 |
 |
 |
＊＊＊：アキュームレータ適用システムや、リーク量が大きいシステムの場合は省エネ効果が少なくなる場合があります。
＊＊＊：省エネ効果は機械ごとに異なります。上記は一例であり、省エネ効果を保証するものでは有りません。 |
|
